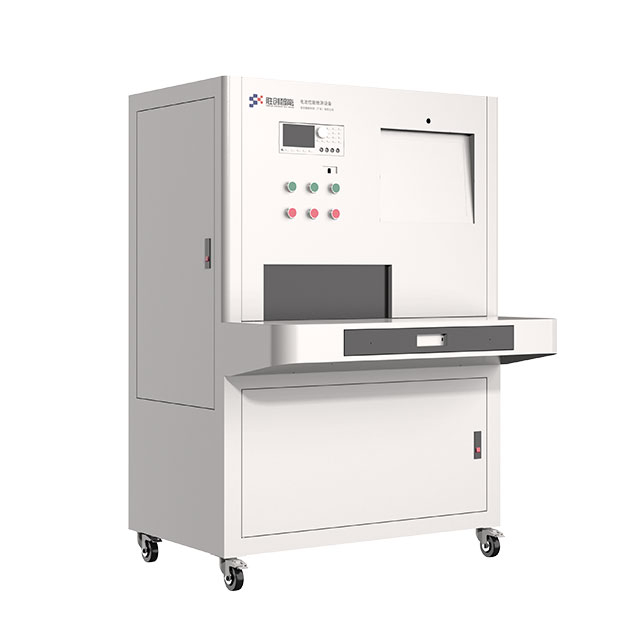

SC-0CV-001
시스템 특징
▲이 장비는 주로 리튬 배터리의 DC 전압 및 AC 내부 저항을 테스트하고 데이터 수집하는 데 사용됩니다.
▲2단자 쌍 측정 원리를 적용해 고속, 고정밀, 고분해능 저항 시험이 가능하다.
▲저항 범위는 10mΩ~1kQ로 10Q~3.2kQ의 저항을 테스트할 수 있으며 최대 표시는 3200이다.
▲기본 정확도는 0.5%에 달할 수 있다.전압 테스트 범위는 10mV~60V이며 기본 정확도는 0.1%에 도달할 수 있습니다.최대 테스트 속도는 초당 15회에 도달할 수 있습니다.
▲ 유지 관리가 쉬운 모듈 식 디자인 컨셉.
장비 성능
테스트 유형: AC 내부 저항 테스트는 일본 Hioki 3561을 사용합니다.
테스트 방법: 4와이어 측정
AC 전류 주파수: 1KHZ±0.1KHZ
전압 측정: 두 가지 레벨로 구분
DC 0~6.0000V, 분해능 0.1mV, 정확도 ±0.01%RD±3dgtbr
>DC 6~60.000V, 분해능 1mV, 정확도 ±0.01%RD±3dgt
내부 저항 측정: 세 가지 수준으로 구분
낮은 범위: 10~60.000mΩ±2mQ
중간 범위: 0~330.00m2±0.2%RD±5dgt
높은 범위: 0~3300.0mΩ±0.2%RD±5dgt
내부 저항 교정: PC 소프트웨어 교정(표준 저항 상자는 별도로 구매해야 함)
스캐닝 장치는 QR 코드 및 바코드와 호환됩니다.
OCV 장비와 용량 공유 장비 간 근거리 통신망을 구축하면 정보 공유가 가능합니다.
샘플링 테스트 설정 시간: 초당 3회
데이터 처리: 컴퓨터에 저장하고 소프트웨어를 통해 처리할 수 있습니다.
배터리 등급, 데이터 인쇄 등
테스트 알람 : 내부 저항 및 전압 이상 알람
경보 출력: IO 포트를 통해 테스트 및 경보 신호를 출력할 수 있습니다.
클램프 형태: 항공 플러그, 클램프 박스 또는 테스트 라인에 연결 가능
장비 구조 | |
장비 채널 수 | 전체 기계의 1~8개 채널은 선택 사항입니다. |
크기(길이*너비*높이MM) | 745*900*1600(MM)/1000*900*1450(MM) |
섀시 색상 | 표준 황백색 (사용자 정의 가능) |
클램프 형태 | 맞춤형 폴리머 클램프/원통형 배터리 모듈/다양한 폴리머 배터리 |
작동 전원 공급 장치 | AC220V,50HZ |
작동 전력 소비 | 0.2KW 이하 |
방열 방식 | 자연 공기 흡입, 상향 또는 하향 배기 |
채널 매개변수 | |
저항 범위 | 10mQ~1kQ |
테스트 유형 | AC 내부 저항 테스트 |
시험 방법 | 4와이어 측정 |
저항기 기본 정확도 | 0.5% |
저항 표시 자릿수의 최대 수 | 저항기에는 최대 3200개의 디스플레이 숫자가 있습니다. |
전압 테스트 범위 | 10mV~60V |
시험 방법 | 4와이어 측정 |
전압 정확도 | 0.1% |
최대 전압 표시 자리 | 최대 전압 표시 6000자리 |
최대 테스트 속도 | 15회/초 |
소프트웨어 기능 | |
제어 방법 | 컴퓨터 제어 모드 또는 터치스크린 독립형 제어 모드 |
의사소통 방식 | Rs232, 전송 속도 9600 |
프로세스 설정 | 단일 지점 작업, 연속 작업 |
소프트웨어의 기본 기능 | 1. 소프트웨어는 수동 일시 중지 및 연결, 소프트웨어 종료 및 연결, 정전 및 장비 통신 중단과 같은 다양한 연결을 지원합니다. 이상정지 및 계속 2. 순차 스캐닝, 채널 스킵 스캐닝, 로딩 스캐닝 등을 포함하여 1차원 및 2차원 코드를 스캔할 수 있는 바코드 스캐닝을 지원합니다. 스캔 코드 방법; 3. MES가 데이터를 공유할 때 포괄적인 정렬 기능을 지원하고 배터리 등급을 지정할 수 있습니다. 4. 테스트 종료 시 적격 판정을 지원하고 지정된 사이클 용량, 전압, 시간 및 기타 정보를 기준으로 합격/불합격 여부를 판단합니다.5. 데이터베이스 서버 백엔드 스토리지 또는 MES 도킹을 지원합니다. 6. 소프트웨어 오프라인 보호; |
